ModulLine

在电离辐射区域的总压力测量

ModulLine 系列包括三种 TPR 皮拉尼 (Pirani) 测量管（测量范围为 1，000 至 8 · 10-4 hPa）、三种 IKR 冷阴极测量管（测量范围为 5 · 10-3 至 1 · 10-11 hPa）和两种 IMR 热阴极测量管（测量范围为 1 · 10-2至 2 · 10-12 hPa）。

因为这些测量管不包含电子元件，所以它们适合在高辐射负荷的地方使用。广泛的电缆范围 — 包括高温电缆和双屏蔽电缆 — 以及两个控制器使该测量仪系列完整。可个性化配置的控制器 TPG 300 可容纳两个测量卡，用于多达四个 TPR 和 IKR 型号的测量管。另外一个插槽用于串行接口 RS-232/RS-485 的接口卡和继电器触点。控制器 IMG 400 用于连接 IMR 型号的测量管。在有两个控制器的情况下，可以通过可选的接口卡与 Profibus-DP 现场总线连接。

探头

极其坚固的测量管适用于在带高辐射剂量的范围内运行。它们特别适用于极高真空应用。

产品

• 皮拉尼真空计表头TPG 300

• 冷阴极真空计表头TPG 300

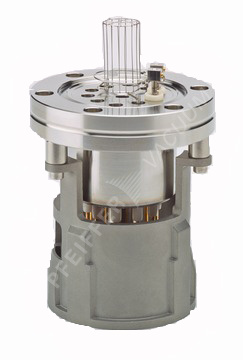

• 热阴极真空计表头IMG 400

控制器

TPG 300 是一款模块化和配置广泛的控制器 两个卡槽能*多连接4台真空计。界面借口插槽可选多种。测量范围1 · 10-11 - 1000 hPa。 IMG 400是ActiveLine家族中用于额外连接皮拉尼和电容真空计的热阴极真空计。界面借口插槽多样化。测量范围 2 · 10-12 - 1100 hPa.

测量线

测量线连接ModulLine真空计 TPG 300和IMG 400。 真空计线可用于各种不同版本**耐温80 ° C和耐超高温真空计线200 ° C 或250 ° C

产品优势

• 可靠的长寿命

• 允许有挑战性的应用

• 传感器和电子元件可以分别定位

应用

• 加速器

• UHV 应用

• 辐射负荷下的应用
